废气治理工程－－佛山市高明万和电气有限公司抛光粉尘废气治理工程
|
|
 |
 佛山市高明万和电气有限公司抛光车间内设有8台5.5kw抛光机，共16个工位，其轮径约为φ300mm。抛光工序排放的废气主要污染物为颗粒物、抛光蜡、布绒、磨料粉尘等，对操作人员的身体健康有一定的危害，对周围环境影响较大。

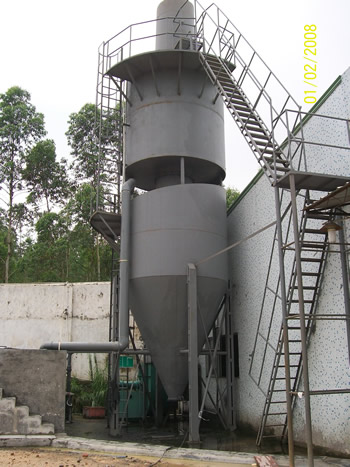

本工程采用XP型复合旋风喷雾除尘器进行净化处理。工艺原理如下：抛光废气经排气罩、排风总管收集经引风机的抽吸作用，废气以大于20m/s的风速切线进入复合旋风喷雾除尘器。在旋风除尘段，废气将由直线运动变为圆周运动，沿器壁自圆筒体呈螺旋形向下，朝锥形流动，含尘气体在旋转过程中产生离心力，将密度大于气体的处理甩向器壁。尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和向下的重力沿壁面下落，进入排灰管。旋转下降的外旋气流在到达锥体时，因圆锥形的收缩而向除尘器中心靠拢。当气流到达锥体下端某 一位置时，即以同样的旋转方向从旋风除尘器中部，由上而下继续做螺旋形流动，经中心排气筒上升进入喷雾段。气流在喷雾段先后经挡水板、换向板及分布板的整流后在塔内均匀上升，喷雾系统喷晒下来的喷滴接触，气体中的5-10μm以下的粉尘被水湿润后增重落下而从斜底板冲出进入循环池。净化气体经双折板式高效除雾器除雾后由排气筒高空排放。
设计参数：每台抛光机的排风量为6000m3/h，除尘设备型号为XP-45型，处理风量为48000m3/h。循环水池容积30m3，循环水泵流量25.2 m3/h，扬程19m，功率2.2kw。经处理后，达到国家和广东省排放标准，颗粒物排放浓度≤120mg/m3。
|
|
|
|
|
