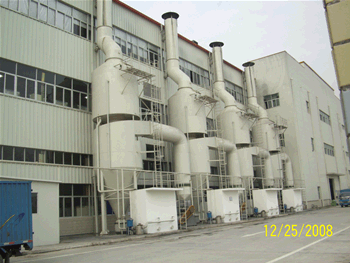

废气治理工程－－美的樱花工业园抛光粉尘处理工程
|
|
 |
 一、项目概况：
美的生活电器电水壶公司拟搬迁至北滘美的樱花工业园。厂房有三层，高度18m，首层有13条抛光线，其中8条手工抛光线各配有8台抛光机（5.5kw/台），每2条线共用一套除尘设备，但套除尘设备处理风量为57600m3/h；另外4条半自动抛光线各配有4台外抛机及2台内抛机，每2条线共用一套除尘设备，单套除尘设备处理风量为24000m3/h；还有一条锅盖抛角线配有抛角机12台，该生产线排风量20000m3/h。抛光工序排放的废气主要污染物为颗粒物、抛光蜡、不绒、磨料粉尘等。规划的粉尘处理厂地为64.44m×6m+10×3=417m3，共有处理风量56700m3/h的除尘设备4套和处理风量25000m3/h的除尘设备3套。
废气排放执行广东省地方标准《大气污染物排放限值》（DB44/27-2001)二级标准（第二时段）：颗粒物排放浓度≤120mg/m3。
二、工艺技术介绍：
抛光废气经排气罩、排风总管收集经引风机的抽吸作用，废气以大于20m/s的风速切线进入复合旋风喷雾除尘器。在旋风除尘段，废气将由直线运动变为圆周运动，沿器壁自圆筒体呈螺旋形向下，朝锥形流动，含尘气体在旋转过程中产生离心力，将密度大于气体的处理甩向器壁。尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和向下的重力沿壁面下落，进入排灰管。旋转下降的外旋气流在到达锥体时，因圆锥形的收缩而向除尘器中心靠拢。当气流到达锥体下端某一位置时，即以同样的旋转方向从旋风除尘器中部，由上而下继续做螺旋形流动，经中心排气筒上升进入喷雾段。
气流在喷雾段先后经挡水板、换向板及分布板的整流后在塔内均匀上升，喷雾系统喷晒下来的喷滴接触，气体中的5-10μm以下的粉尘被水湿润后增重落下而从斜底板冲出进入循环池。净化气体经双折板式高效除雾器除雾后由排气筒高空排放。 |
|
|
|
|
