废气治理工程－－惠而浦家电喷漆烘漆废气处理工程
|
|
 |

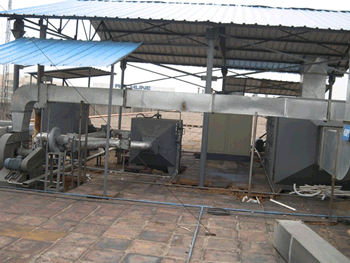

 一、项目概况
惠而浦家电制品有限公司位于佛山市顺德区北滘工业大道2号，是一间生产微波炉等厨房家电的大型企业。在涂装车间内有喷漆水帘机2台，固化炉3台，工件在水帘机处喷漆完后，批量转至固化炉内进行烘漆。在喷漆作业工程中，有大量喷漆废气产生，虽然已经过了一道水帘机和喷淋塔处理，但水帘机和喷淋塔的处理效率低，且挥发性有机化合物（VOCs)是难溶于水的，故大部分VOCs（如甲苯、二甲苯等）未经处理排入大气，需要治理，此部分气量公约30000m3/h。在烘漆作业过程中，由于固化炉内温度较高（控制在395℃左右），溶剂蒸汽不断挥发，为保证其溶剂蒸汽浓度处在安全范围内，必须进行排风，所排出的有机废气温度高（现场实测140℃）、浓度高（TVOC≤800mg/m3），废气成份通常为甲苯、二甲苯等有害物质，需要治理，次部分气量共约5000m3/h。
二、工艺技术介绍
1.喷漆、烘漆废气处理工艺
烘漆废气→风机
↓
喷漆废气→风机（原有）→喷淋塔（原有）→活性炭吸附器→主体风机→排气筒→排放
2.蜂窝活性炭托付再生工艺
阻火器← HCR型催化燃烧装置← 再生风机
↓ ↑
排放 ← ↓ ↑ ←鲜风
补冷风机→CFXF-0.5型活性炭吸附器→阻火器
3.废气处理工艺流程说明：
喷漆废气在喷淋塔（原有）内混合降温后，进入CFXF-3Ⅱ型活性炭吸附器（抽屉式）进行吸附，合格的废气通过引风机排放。活性炭达到饱和后，分6次把活性炭拿到CFXF-0.5型活性炭吸附器（抽屉式）中，利用催化燃烧装置进行再生。
三、技术特点
1、采用吸附浓缩+催化燃烧组合工艺，整个系统实现了净化、脱附过程闭循环，与回收类有机废气净化装置相比，无须配备压缩空气和蒸汽等附加能源，也无须配备冷却塔等附加设备，运行过程不产生二次污染，设备投资及运行费用低。
2、选用特殊成型的蜂窝活性炭作为吸附材料，吸附剂寿命长，吸附系统阻力低，净化效率高。
3、用优质贵金属钯、铂载在蜂窝陶瓷上作催化剂，催化燃烧率达97%以上，催化剂寿命长，催化剂的分解温度低，脱附预热时间短，能耗低。
4、采用微机集中控制系统，设备运行、操作过程实现全自动化，运行过程稳定、可靠。
5、采用干式高校粉尘过滤材料，净化效率高，确保吸附装置的使用寿命。
6、安全设施完备，设有阻火器、泻压孔、报警器及自动停机等保护措施。
7、可用于净化处理连续或间歇生产产生的有机废气。
8、选用抽屉式活性炭吸附器，蜂窝活性炭采用体外再生法，可分多次拿到配套的催化燃烧再生系统再生。与体内再生法相比，具有设备小，投资省，安全可靠等优点。 |
|
|
|
|
